See on keskendatud kiirjuhend AXEN R290 monoploki (KS-40W kuni KS-160W) esmaseks käivitamiseks. See katab täpselt need ühendused ja seadistused, mida esimesel päeval vaja läheb — juhtmestik, tarbevesi, tsoonid, küttejaotuse tüüp ja küttekõveraga juhtimine — pluss käivituse kontroll-loend ja levinumad veakoodid. See ei asenda täielikku paigaldus- ja hooldusjuhendit, R290 ohutusnõudeid ega kohalikke elektrieeskirju. Kasutage seda koos seadmega kaasas oleva ühendusskeemiga.

Paigaldaja menüü pääsukood 1212

01Enne alustamist

R290 on propaan — tuleohtlik külmaaine. Seadet tohivad paigaldada, käivitada ja hooldada ainult sertifitseeritud spetsialistid.

Lülitage välja kogu toide — seadme toide, lisaküttekeha ja tarbevee paagi toide — enne lülituskarbi avamist või ükskõik millise DIP-lüliti muutmist. Ärge kunagi sildage ega muutke kaitseseadiseid.

Paigaldaja seadistuste avamine

Kõik selle juhendi seadistused asuvad Paigaldaja menüüs, mis on pääsukoodiga kaitstud, et lõppkasutajad sinna ligi ei pääseks.

  1. Vajutage avalehel nuppu ⋯ MENU.
  2. Valige Paigaldaja menüü ja sisestage pääsukood 1212.
  3. Avage Süsteemi parameetrid — kõik allolevad seadistused on siin.

Liikuge nuppudega , kinnitage nupuga ✓ ENTER, naaske nupuga ↶ BACK.

02Kaabliühendused

Suurem osa väliühendustest tehakse lülituskarbis asuvale klemmiplokile. Järgige konkreetse seadme puhul lülituskarbi ukse siseküljel olevat ühendusskeemi.

Toiteühendus

Ühefaasilised seadmed kasutavad klemme L · N · PE; kolmefaasilised R · S · T · N · PE. Kasutage isoleeritud ümarklemmi ja ärge ühendage erineva ristlõikega juhtmeid samale klemmile.

Toiteklemmid: ühefaasiline (L, N, PE) ja kolmefaasiline (R, S, T, N)
Toiteklemmid — ühefaasiline (L, N, PE) ja kolmefaasiline (R, S, T, N, PE)

Kaitse: paigaldage kiire rikkevoolukaitse 30 mA (<0,1 s) ja kaitse/kaitselüliti toiteliinile. Kasutage vähemalt 60245 IEC 57 kvaliteediga 3-soonelist varjestatud kaablit. Võtke kaabli ristlõige ja kaitsme/kaitselüliti väärtus seadme andmesildilt ning paigaldusjuhendi elektriandmetest (juhtme ristlõige MCA järgi, kaitse MFA järgi).

Signaali- ja juhtklemmid

Madalpingeline juhtimine ühendatakse klemmidele CON1, CN1–CN4 ja U19. Tüüpilise paigalduse jaoks olulisemad:

KlemmTähisÜhendub
CON1 ①OFF1 / ON1 / NSV1 — Tarbevee laadimise AB-klapp
CON1 ②OFF2 / ON2 / NSV2 — jahutuse signaal/klapp
CON1 ③OFF3 / ON3 / NSV3 — Tsoon 2 segamisventiil
CON1 ④P_c / NPumpc — tsooni 2 pump
CON1 ⑤P_o / NVälisringluspump / tsooni 1 pump
CON1 ⑦P_d / NTarbevee ringluspump
CON1 ⑨AHS1 / AHS2Lisasoojusallikas
CON1 ⑬AC_L / AC_L1 / AC_HTRuumitermostaadi sisend (kõrgepinge)
CN1CL / COM / HTRuumitermostaadi sisend (madalpinge)
CN2 / CN3SG / EVUSmart Grid / EVU signaalid
CN4Kaskaadside (moodulite järjestus)
U19 ①12V·GND·L_A·L_BJuhtpaneel
U19 ②12V·GND·I_A·I_BVälisseadmesse
U19 ③H1 / H2RS485 Modbus (H1-B, H2-A)

CON1 — madalpinge- ja juhtväljundid

KlemmPinTähisÜhendub
1OFF1SV1 — Tarbevee laadimise AB-klapp
2ON1
19N
3OFF2SV2 — jahutuse signaal/klapp
4ON2
20N
5OFF3SV3 — Tsoon 2 segamisventiil
6ON3
21N
7P_cPumpc — tsooni 2 pump
22N
8P_oVälisringluspump / tsooni 1 pump
23N
9P_sPäikesevee pump
24N
10P_dTarbevee ringluspump
25N
11ETHReserveeritud
26N
12AHS1Lisasoojusallikas
27AHS2
13DFT1Reserveeritud
28DFT2
14R1Reserveeritud
29R2
15SL2PV-paneeli sisendsignaal
30SL1
16AC_CLRuumitermostaadi sisend (kõrgepinge)
31AC_L1
AC_HT

CN1–CN4 — side / termostaat

KlemmPinTähisÜhendub
CN1CLRuumitermostaadi sisend (madalpinge)
COM
HT
CN2COMSG — nutivõrgu signaal
SG
CN3COMEVU — nutivõrgu signaal
EVU
CN4SidesiinMoodulite järjestikune ühendamine (CASCADE)

U19 — juhtpaneel & välisseade

KlemmPinTähisÜhendub
112VJuhtpaneel (juhtmega kontroller)
2GND
3L_A
4L_B
612VVälisseadmesse
7GND
8I_A
9I_B
5H1RS485 port Modbusile (H1-B, H2-A)
10H2

Signaaliklemmide täielik viide — CON1, CN1–CN4 ja U19. Klemm annab koormusele juhtsignaali. Reserveeritud klemme ei kasutata.

Juhtsignaali tüübid. Tüüp 1 klemmid on potentsiaalivabad kontaktid (pingeta). Tüüp 2 klemmidel on 220 V: alla 0,2 A koormuse võib ühendada otse, kuid 0,2 A või suurem koormus vajab kontaktorit.

03Põhiseadistused

Peamised käivitamise valikud. Iga seadistus avaneb teest Menüü › Paigaldaja menüü › Süsteemi parameetrid.

Tarbevee (sooja vee) aktiveerimine / deaktiveerimine

Kas seade üldse tarbevett toodab, määratakse DIP-lülitiga — SW1-2 — seadme sees asuval juhtplaadil, mitte kontrolleri menüüs.

SW1-2Tulemus
OFFTarbevee režiim aktiivne — tarbevesi lubatud; tarbevee ikoon ilmub avalehele.
ONTarbevee režiim keelatud — ainult ruumide küte/jahutus, tarbevee ikooni pole.

Enne ükskõik millise DIP-lüliti muutmist lülitage välja kogu toide. Tarbevee toimimiseks peavad olema ühendatud ka tarbevee paagi andur (Tw) ja SV1 kolmekäiguventiil (vt Kaabliühendused).

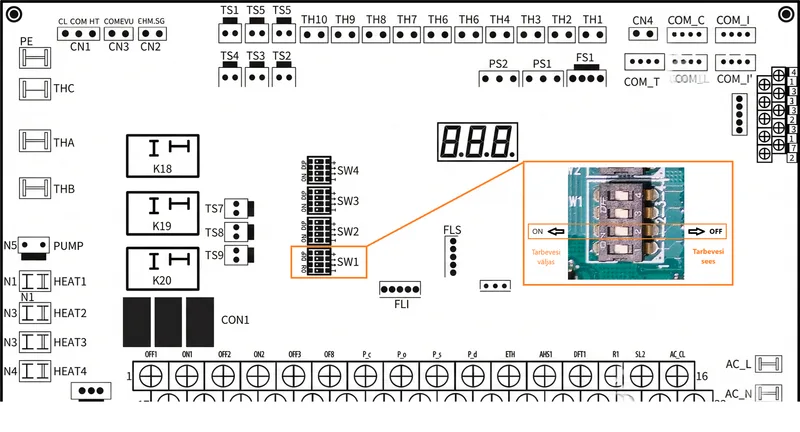

Juhtplaat, millel on esile tõstetud SW1 DIP-lüliti, koos lüliti suurendusega
SW1 asukoht juhtplaadil koos lüliti suurendusega. Poolus 2: vasakule = ON (tarbevesi väljas) · paremale = OFF (tarbevesi sees).

Tarbevee temperatuuride seadistamine (paigaldaja)

Avage … › Süsteemi parameetrid › Tarbevee seadistused ja seadke käivitus- ja sihtväärtused ning paagi küttekeha:

Menüü › Paigaldaja menüü › Süsteemi parameetrid
Tarbevee seadistused
01 Tb (käivitus ΔT)5℃
02 Tx (siht max)65℃
05 TANK HEATERSees
06 P_d_DHWVäljas

Tb = käivituse delta sihtväärtusest allpool · Tx = paagi sihttemperatuur. Seadke TANK HEATER väärtusele Väljas, kui elektriline boileriküttekeha pole paigaldatud.

1 või 2 tsooni

Kütte-/jahutusringide arv määratakse teest … › Süsteemi parameetrid › Temperatuuritüübi seadistused parameetriga 01 ZONE TYPE. Seadistage see esmalt, seejärel järgige vastavat plokki allpool.

Kui kasutate ÜHTE tsooni

Üks ring, mida toidab peamine ringluspump (P_o). See on tüüpiline lahendus.

Menüü › Paigaldaja menüü › Süsteemi parameetrid
Temperatuuritüübi seadistused
01 ZONE TYPEONE
02 SINGLE ZONE OPERATION0

Seadke ZONE TYPE = ONE. Parameeter 02 SINGLE ZONE OPERATION määrab fikseeritud või küttekõvera sihttemperatuuri — vt Küttekõveraga juhtimine.

Ühendage tsooni 1 / peamine ringluspump klemmile CON1 ⑤ (P_o).

Seadke tsooni 1 küttejaotuse tüüp — vt Küttejaotuse tüüp allpool.

Määrake, kuidas tsoon 1 temperatuuri järgib (fikseeritud või küttekõver) parameetriga 02 SINGLE ZONE OPERATION — vt Küttekõveraga juhtimine.

Kui kasutate KAHTE tsooni

Tsoon 1 (tavaliselt kõrgema temperatuuriga / otsering) pluss tsoon 2 (tavaliselt segatud madalatemperatuuriline ring, nt põrandaküte), mida toidetakse läbi segamisventiili.

Menüü › Paigaldaja menüü › Süsteemi parameetrid
Temperatuuritüübi seadistused
01 ZONE TYPETWO
03 DUAL ZONE OPERATION0

Seadke ZONE TYPE = TWO. Parameeter 03 DUAL ZONE OPERATION määrab iga tsooni sihttüübi — vt Küttekõveraga juhtimine.

Ühendage tsooni 2 pump klemmile CON1 ④ (P_c / Pumpc) ja tsooni 2 segamisventiil SV3 klemmile CON1 ③ (OFF3 / ON3 / N).

Paigaldage tsooni 2 veetemperatuuri andur (TZ2) ja vajadusel tsooni 2 ruumitermostaat.

Seadke küttejaotuse tüüp igale tsoonile — vt Küttejaotuse tüüp allpool.

Määrake iga tsooni sihttüüp parameetriga 03 DUAL ZONE OPERATION — vt Küttekõveraga juhtimine.

Seadistage segamisventiil — vt allpool.

Tsooni 2 segamisventiili (SV3) seadistamine

Avage … › Süsteemi parameetrid › Segamisventiili seadistused. Need parameetrid määravad, kuidas SV3 mootorventiil avaneb/sulgub, et hoida tsooni 2 veetemperatuuri:

Menüü › Paigaldaja menüü › Süsteemi parameetrid
Segamisventiili seadistused
01 TZ2Sees
02 t_SV3_ON5MIN
03 t_SV3_OFF2MIN
04 dT_SV3_ON5℃
05 dT_SV3_OFF0℃

01 TZ2 = lubage tsooni 2 temperatuuriandur (segatud tsooni 2 puhul peab olema Sees). t_SV3_ON/OFF = ventiili liikumisaeg sammu kohta; dT_SV3_ON/OFF = temperatuuri hälve, mis käivitab ventiili avanemise/sulgumise.

Jätke aja- ja hälbeväärtused vaikeväärtustele, kui tsoon 2 ei ületa ega alaületa oma sihtväärtust; vajadusel reguleerige väikeste sammude kaupa.

Küttejaotuse tüüp tsooni kohta — Fancoil / radiaator / põrandaküte

Määrake kontrollerile, mida iga tsoon toidab, et see temperatuure õigesti juhiks. Seadistage eraldi kütte ja (kui kasutatakse) jahutuse jaoks.

0 = FCU (ventilaatorkonvektor)1 = Radiaator2 = Põrandaküte

Küte

Avage … › Süsteemi parameetrid › Kütte seadistused:

Menüü › Paigaldaja menüü › Süsteemi parameetrid
Kütte seadistused
01 ZONE1 HEAT-TYPE1 (Radiaator)
02 ZONE2 HEAT-TYPE2 (Põrandaküte)
03 HIGH TEMP HEATVäljas

Jahutus (kui süsteem jahutab)

Avage … › Süsteemi parameetrid › Jahutuse seadistused:

Menüü › Paigaldaja menüü › Süsteemi parameetrid
Jahutuse seadistused
01 ZONE1 COOL-TYPE0 (FCU)
02 ZONE2 COOL-TYPE0 (FCU)

Põrandajahutus (väärtus 2) on lubatud ainult juhtpaneeliga juhitaval tsoonil, mitte ruumitermostaadiga.

Küttekõveraga juhtimise aktiveerimine / deaktiveerimine

Kui küttekõveraga juhtimine on sees, arvutab kontroller siht-veetemperatuuri välisõhu temperatuuri järgi küttekõvera abil, fikseeritud seadeväärtuse asemel — soojem väljas tähendab jahedamat vett, mis säästab energiat. Sisselülitamine toimub kahes sammus: lubage see tsooni kohta (samm 1), seejärel valige kõver (samm 2).

Samm 1 — lubage see tsooni kohta

Teest … › Süsteemi parameetrid › Temperatuuritüübi seadistused seadke töörežiimi väärtus. „Fikseeritud" väärtus tähendab, et küttekõver on VÄLJAS; iga „kõvera" väärtus lülitab selle SISSE.

Üks tsoon (ZONE TYPE = ONE)

Seadke 02 SINGLE ZONE OPERATION:

0 = fikseeritud veetemp — VÄLJAS1 = küttekõvera veetemp — SEES3 = ruumitemp + küttekõver — SEES

Kaks tsooni (ZONE TYPE = TWO)

Seadke 03 DUAL ZONE OPERATION — see valib tsooni 1 ja tsooni 2 sihttüübi koos:

VäärtusTsoon 1Tsoon 2Kõver
0fikseeritud vesifikseeritud vesiVÄLJAS
1fikseeritud vesiküttekõverTsoon 2
3fikseeritud vesiruum + küttekõverTsoon 2
4küttekõverfikseeritud vesiTsoon 1
5küttekõverküttekõverMõlemad
7küttekõverruum + küttekõverMõlemad

Küttekõveraga juhtimise deaktiveerimiseks seadke töörežiimi väärtus tagasi fikseeritud-veetemperatuuri valikule (üks tsoon → 0; kaks tsooni → 0), siis järgib seade taas käsitsi seadeväärtust.

Samm 2 — valige kõver

Avage … › Süsteemi parameetrid › Küttekõvera seadistused ja seadke kõvera number iga tsooni ja režiimi jaoks:

Menüü › Paigaldaja menüü › Süsteemi parameetrid
Küttekõvera seadistused
03 A-H LOW TEMP.CURVE3
04 A-H HIGH TEMP.CURVE6
07 B-H LOW TEMP.CURVE3
08 B-H HIGH TEMP.CURVE6

A = tsoon 1, B = tsoon 2 · H = küte, C = jahutus. Seega 03 A-H = tsoon 1 küte, 07 B-H = tsoon 2 küte.

Kõvera parameetrite mõistmine

Igal tsoonil/režiimil on nii LOW kui HIGH kõvera pesa; kontroller kasutab automaatselt seda, mis vastab tsoonile määratud küttekehade tüübile:

PesaKasutatakse, kui küttekeha on…Annab
LOW kõverPõrandaküte (madalatemperatuuriline)Madalamad veetemperatuurid
HIGH kõverRadiaator või FCU (kõrgetemperatuuriline)Kõrgemad veetemperatuurid

Seega põrandakütte tsooni puhul kehtib LOW kõver; radiaatorite või ventilaatorkonvektorite puhul HIGH kõver. Iga pesa kohta on 8 eelseadistatud kõverat (1–8): suurem number annab sama välistemperatuuri juures kõrgema sihttemperatuuri.

Individuaalne (kohandatud) kõver — 9. kõver

Kui ükski 8 eelseadistusest hoonele ei sobi, valige kõvera number 9 — „Individuaalne kõver". See võimaldab määrata oma välistemperatuuri → veetemperatuuri seose selle tsooni ja režiimi jaoks, eelseadistuse asemel.

Individuaalse kõvera punktid sisestatakse kontrolleri lehel Kasutaja menüü › Küttekõveraga juhtimine (kättesaadav ka lõppkasutajale). Kui mõni küttekõver on aktiivne, ei saa siht-veetemperatuuri avalehel otse muuta — see järgib kõverat.

04Esmakäivituse kontroll-loend

Töötage ülevalt alla. Ärge rakendage toidet enne, kui kõik „enne toite andmist" punktid on kinnitatud.

Enne toite andmist

Lülituskarbi kontrollimise ajal peab pealüliti olema väljas. Kontrollige iga allolevat punkti enne kaitselüliti sisselülitamist.

Väliühendused toitepaneeli, seadme ja ventiilide vahel vastavad kaasasolevale ühendusskeemile, õige juhtme ristlõike ning korrektselt valitud kaitselüliti / rikkevoolukaitsega (30 mA, <0,1 s).

Maandus on ühendatud; rikkevoolukaitse on paigaldatud.

Sisejuhtmestik — kontrollige visuaalselt lahtiseid ühendusi või kahjustatud komponente.

Veering on täidetud, õhk eemaldatud ja rõhk on 0,10–0,20 MPa (≈1–2 bar külmana).

Sulgventiilid on täielikult avatud.

Sulgeventiilid (gaas/vedelik) on avatud.

Juhtplaadi DIP-lülitid (SW1–SW4) vastavad paigaldusele — seadke need väljalülitatud toitega.

Toite andmine ja seadistamine

  1. Lülitage toide sisse. Kontroller süttib; märgutuli põleb püsivalt, kui seade on välja lülitatud.
  2. Sisenege Paigaldaja menüüsse (pääsukood 1212) → Süsteemi parameetrid.
  3. Seadke ZONE TYPE, seejärel iga tsooni küttejaotuse tüüp, küttekõveraga juhtimine ja kinnitage tarbevesi — nagu jaotises 03.

Esmane käivitamine

Värske betoon- või tasandussegupõranda puhul tõstke veetemperatuuri järk-järgult — kiire kuumenemine võib põrandaplaadi lõhkuda. Järgige tasandussegu paigaldaja kuivatusgraafikut.

Kontrollige õiget tööd igas režiimis, mida süsteem kasutab (küte, tarbevesi, jahutus).

Sulgege kõik paneelid ja kinnitage kate enne seadme tööle jätmist.

Esmase tööperioodi ajal võib sisendvõimsus olla deklareeritust kõrgem ja tarbimine ebastabiilsem, kuni kompressor stabiliseerub — see on normaalne.

05Levinud veakoodid

Koodid ilmuvad kontrollerile, kui kaitse rakendub. Lähtestamiseks lülitage seade VÄLJA ja uuesti SISSE; kui sama kood kordub, tehke diagnostika enne uut lähtestamist. Täielik loend on hooldusjuhendis.

Kaitsekoodid (P)

KoodTähendusEsmane kontroll
P01Veevoolu kaitseAvage suletud ventiilid, puhastage Y-filter, eemaldage õhk, kontrollige vooluandurit.
P02KõrgrõhukaitseLiiga väike veevool, HP-lüliti rike, külmaaine ummistus või EXV kinni.
P03MadalrõhukaitseKülmaaine puudus/leke, süsteem ummistunud, töö väljaspool töövahemikku.
P04Kondensaatori ülekuumenemineHalb välisõhu vool, määrdunud kondensaator, T3 anduri rike.
P05Survetorustiku temperatuuri kaitseKülmaaine puudus või survetoru anduri rike.
P06Külmumiskaitse (väljuv vesi)Väike vool, ummistunud soojusvaheti / filter, liiga väike koormus.
P11/P12Alalisvooluventilaatori 1 / 2 rikeVentilaator kinni või juhtplaadi rike.
P14Külmaaine lekeLeke süsteemis, lekkeanduri rike või juhtplaadi rike.
P21Alalisvoolupumba rikePump ummistunud, vähe vett või juhtplaadi rike.

Veakoodid (E)

KoodTähendusEsmane kontroll
E01Kontrolleri siderikeKontrollige juhtpaneeli ja seadme vahelist kaablit/pistikut (U19); vahetage juhtpaneel, seejärel juhtplaat.
E02TP survetoru anduri rikeKontrollige anduri juhtmestikku; vahetage teadaolevalt korras anduri vastu; vahetage juhtplaat.
E03–E09Temperatuurianduri rikked (T3, T4, T5 jne)Sama järjestus nagu E02 — juhtmestik, siis andur, siis juhtplaat.
E15–E36Ajami / inverteri mooduli rikkedInverteri või kompressori pool — vt hooldusjuhendit.

Enne lülituskarbi kontrollimist lülitage alati pealüliti välja. Kui kaitseseadis rakendus, leidke esmalt põhjus — kaitseseadiseid ei tohi kunagi sildada ega asendada teistsuguse nimiväärtusega.
